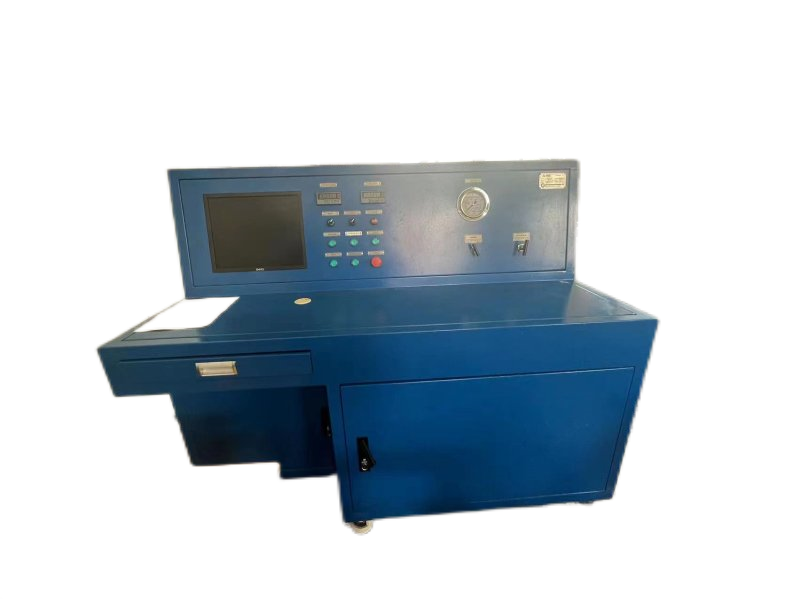

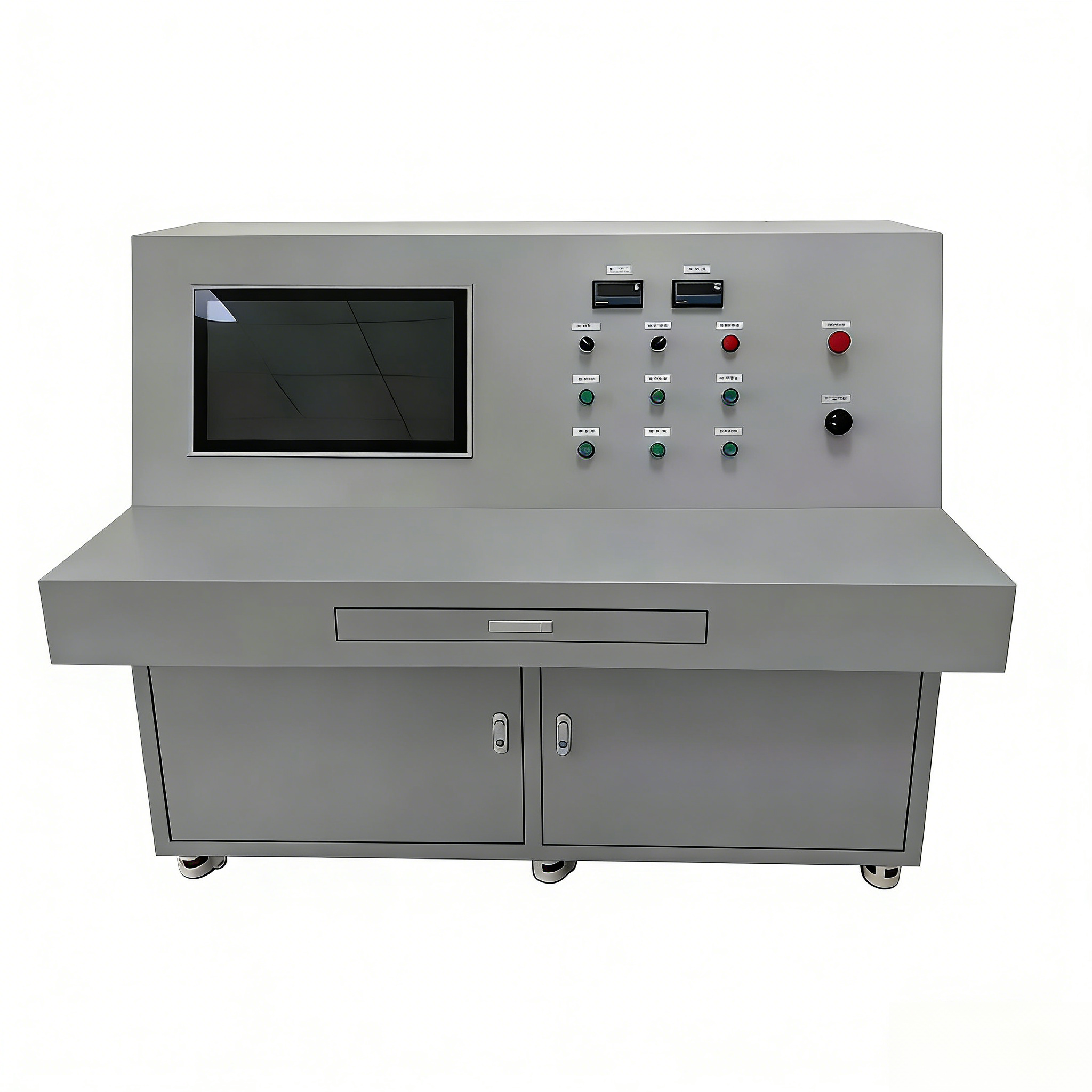

智能水压试验机

产品介绍

智能水压试验机由两部分组成，计算机控制部分、动力源压力控制部分。由计算机设定试验参数，压力传感器检测系统压力，经过数据采集卡进入计算机，计算机精确捕捉爆破峰值，计算机操作控制整个测试过程。

一、智能水压试验机介绍：

二、功能介绍：

1.静压试验;

2.爆破试验;

3.试验环境温度和介质温度:常温;

4.试验压力无级调节，靠计算机程序控制，试验参数设定后可以自动升压、保压、泄压排气;

5.试验程序有：(可选择)①、恒速升压-爆破 ②、恒速升压-保压-泄压 ③、恒速升压-保压-爆破。

6.实现计算机控制功能，试验压力试验过程中可以任意设定单段或者多段保压测试也可以保压或测泄漏后直接爆破，升压速度能保持恒定，可实现无级调节，升压速度可显示：被试件发生破裂、爆破设备自动停止加压，试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意查询打印试验报表；打印内容包括实验项目、升压速度、测试时间、被测件生产厂家、管件型号、测试编号和检验员等。

7.设备出现紧急信号能够手动泄除试样及设备内部压力

试验台结构

序号	主要部件	详细组成	功能描述
1	计算机控制系统	计算机、多功能数据采集卡、采集端口接线卡柜体由Q235制作后喷涂处理。	采集压力信号，控制爆破试验，控制电磁阀，比例调节阀进行压力调节，显示曲线等功能。
2	动力源控制系统	SHINEEAST牌GD100气液增压泵、高压球阀、耐高压管路。	采用SHINEEAST牌高压气液增压泵，输出压力可调，可保压自动补压。
3	测量采集系统	压力传感器，数据采集卡,比例控制阀等。	将爆破压力转为电流输出，保证平滑曲线。
4	检测采集系统	美国NI数据采集卡及控制软件Labview。	采集各路爆破压力，并能实时显示压力曲线。
5	电气控制系统	配电盘，控制器，交流接触器，电磁控制阀等。	实现自动电路控制，控制系统启停。
