快开式设计应用——海洋工程领域

快开门式釜盖结构是一种无需人工参与锁紧与旋松过程的开闭盖执行机构。

江苏卡普蒂姆物联科技有限公司快开门式釜盖结构是一种无需人工参与锁紧与旋松过程的开闭盖执行机构。

这种机构广泛应用于压力容器、压铸罐、热压罐、灭菌柜等。

快开动作执行可分为两个步骤：一、顺时针/逆时针旋转；二、提升/下降；以上两动作可一键连贯执行，也可手动分步骤执行。

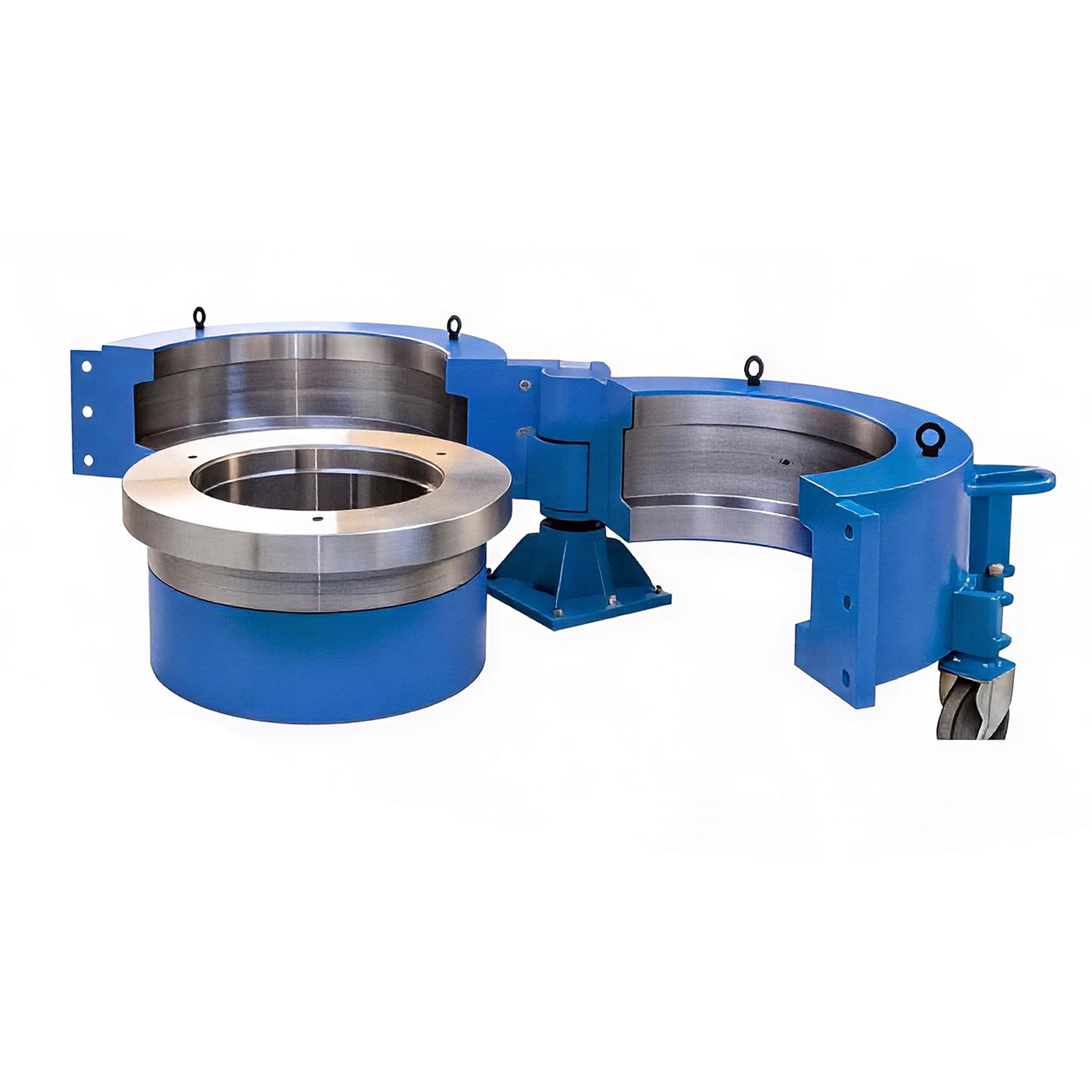

压力容器快开门式结构示意图

本结构负责执行釜盖的旋转锁紧与摆开摆关动作。动作执行由液压缸控制，结构简单，易于理解，方便初学者或无机械结构经验的实验人员操作。同时易于维护与排障，可节约后期隐性成本。

在深海环境模拟试验中，当工件装夹完成后，实验装置可一键执行摆闭→旋紧的操作。杜绝人工锁紧带来的扭力不均匀、锁紧不到位等水压试验中常见的安全隐患。锁紧后方可执行灌注或打压操作。釜盖设置有安全插销等防误操作设施，其执行动作在加压过程开始后将被锁死，杜绝人工失误引发的安全隐患。

在实验结束后，釜体可执行排水流程，同样可以在实验台控制快开机构的旋松→摆开操作。操作执行过程中，需要设置安全区域，防止机械动作伤人。开盖动作完全执行后，设备将显示安全状态。此时执行机构将被锁死，防止机械伤人。

二、竖开与侧开门机构

开门方式

特点

竖开门式快速执行机构

1、对应力造成的侧弯有一定抵抗力

2、在立式罐体中占安全区域空间较少

3、动作较少，启闭更快

侧开门式快速执行机构

1、在卧式罐体中，采用侧开式可以防止釜盖悬空造成的安全隐患。

2、无需配重、机械结构简单。
