模拟深海环境大型爆破水箱

  模拟深海环境大型爆破水箱可模拟深海3000米压力环境下，当量爆波的深海爆波冲击环境试验。

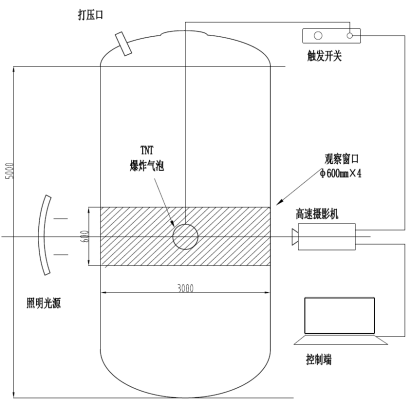

装置示意图

功能: 模拟水下气泡脉动试验，本设备可承受深海3000米压力环境下不大于200gTNT当量爆破的深海爆破冲击环境。

什么是气泡脉动试验？

气泡脉动实验是一种用于研究气泡动态行为的实验。一般采用TNT或者RDX等物质在水下激发，产生大量高温高压气体并形成气体球；当气体球迅速膨胀到内环境接近周围水压时，在惯性作用下会继续膨胀以至达到过度膨胀状态；而后，由于气泡内压力小于周围的水压，气泡将被压回“原形”；压缩到Min值时，球内的气压达到顶点，再次膨胀。这个过程被称为气泡脉动。

目前水中爆破参数主要采用高速摄影法与电测法两种方式进行测量。其中电测法利用压力传感器测距离脉冲一定范围内冲击波的历程；而高速摄影法则采用CCD高速摄影机实拍罐体内爆破的图像，结合图像处理技术得到气泡脉动的直径与周期。

设备组成

 江苏卡普蒂姆物联科技有限公司模拟深海环境大型爆破水箱由打压装置、耐压耐爆实验舱、影像分析系统、激发装置、操控台等模块组成。

打压装置由压力管路、高压泵、离心泵、变送器和压力表等组成。主要负责为实验舱提供30MPa（Max）的压力环境，并确保环境稳定，压力波动。同时可生成以时间为横坐标的压力曲线，体现在实验报告上。

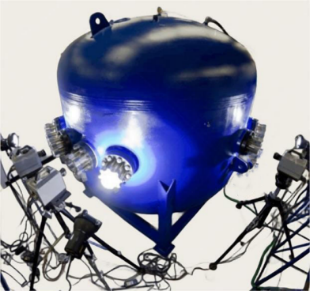

实验舱由强度合金构成，具备耐高压与耐爆破冲击的特性。外层具备观察舷窗，可以满足人为观察与高速摄影机呈像的需求。同时外设穿舱接头，可实现应力监测等实施数据传输。

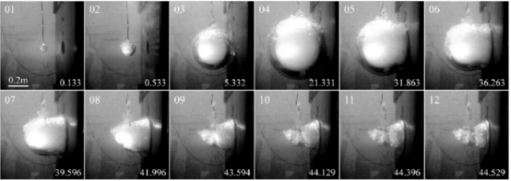

影像分析系统由高速摄像机、影像分析软件组成。主要目标是清晰呈现水下爆破后形成的气泡扩展与收缩的过程。并能够记录周期、直径、湮灭时间等基本参数，并以表格形式体现在实验报告上。

操作台页面即人机交互端，由工控机、plc、显示器、数显屏、操控按钮、急停开关等部件组成。压力操控方面可实现自动操控与手动操控切换。同时可以实时显示内部压力状态，以便于在实验过程中检测是否有压力异常或者泄露。实验过程中的各类参数（压力、气泡尺寸、脉动周期等）将实现以报告的形式被记录下来，可供查阅。
