外壳体液压试验工段

江苏卡普蒂姆外壳体液压试验实验工段是外壳体检验流水线中的一环，其主要职能为检定工件外壳体结构强度。

江苏卡普蒂姆外壳体液压试验实验工段采用一体式覆盖设计，提供四个检验工位同时做水压试验。以监测外壳体锁紧结构的刚性。外罩全防保护壳，防止试验介质外溢，防止高压水伤人。

设备构成

本设备由以下结构组成

操控与交互端：本设备通过工控机操控PLC，工控机连接显示屏PLC和工控机可以通过串口、以太网、现场总线等方式进行数据交互，实现设备之间的数据传输和通信；工控机可以使用编程软件编写程序，通过PLC实现对设备的操控。

打压装置：打压装置一般由柱塞泵、配套电机、压力管路、水箱等组成。打压通常选用柱塞泵，这是一种依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油的高压泵。配套电机为变频电机，管路采用耐压管路、水箱容积为25L。

装夹工装：根据客户需求定制，本设备为四工位标准立式固定。排水插头和注水打压插头均采用快插式设计，能够在短时间内插拔更换，缩短试验时间。

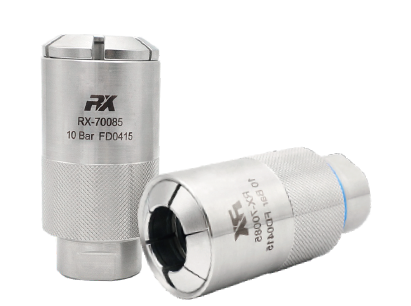

耐压快插接头

耐压快插接头密封形式为端面密封、承压高、密封圈易于更换。接头采用推拉式操作、直通设计，能够实现流量无损。本结构锁紧模式为外包式螺纹锁紧，无须旋转，保护产品螺纹。

功能实现

可根据客户需求、可对待测产品实现自动打压、延时保压、自动补压等基本功能。可按采用简单的人机交互形式设置基本参数，交互界面可选择触控屏与经典计算机显示器两种。

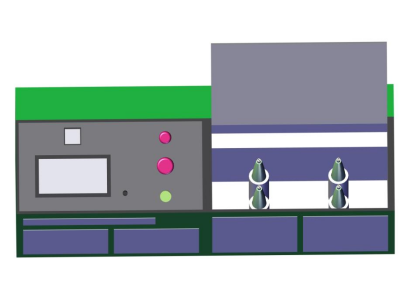

实验工位采用全包围设计，装夹期间开启观察盖，装夹完毕后打压过程中观察盖闭合。

本设备可实现自动补压，保压过程中压力曲线较为平稳，无明显波动。

试验压力：60MPa

保压时间要求：10s

试验介质：水

试验工位：4

阀座接口：快插式设计

腔体容积：7dm³

工作电压：AC380V

试验动作：升压、自动补压
